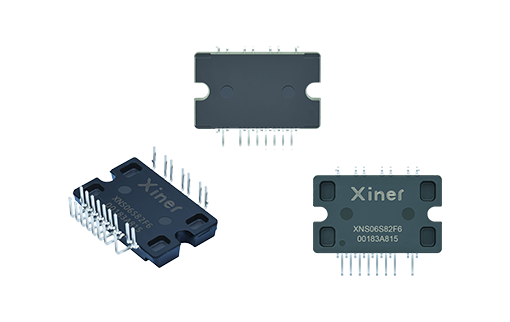

DIP24 产品介绍

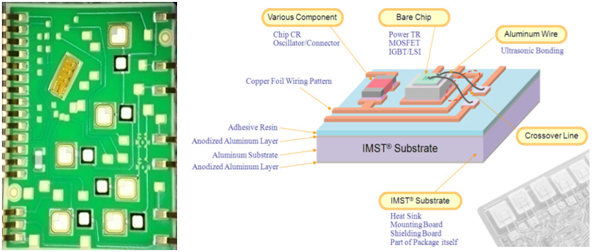

DIP24 IPM采用绝缘金属基板(IMS),实现低热阻和高功率密度,封装尺寸小,提供200W以上低成本解决方案,产品最大电流可扩展至10A。目前已广泛应用于油烟机风机,洗衣机等应用领域。

DIP24 IPM特点与优势:

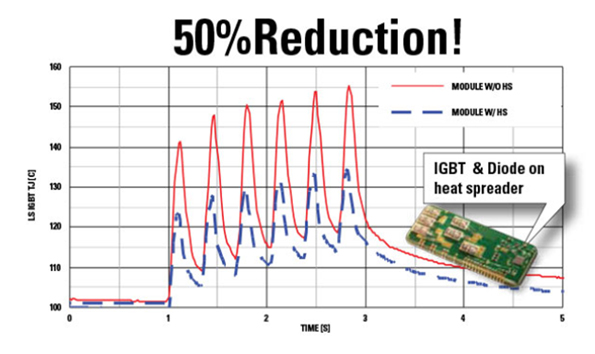

  • 采用铝基板实现低热阻, 热分布更均匀,可内置热沉铜块实现低热阻和高热容 更适合洗衣机等脉冲型负载应用
  • 小型封装实现高功率密度,实现高性价比的解决方案。

DIP24
产品参数
产品型号 电压
(V)
电流
(A)
绝缘耐压
(KV)
优化
开关
(KHz)
器件 推荐功率
(W)
热接口 自举
二极管
欠压
保护
过流
保护
温度
输出
互锁 RDS(on)(Typ)
(Ω)
VF
(Typ)
(V)
Rth
(j-c)(Max)
(℃/W)
VCE
(SAT)(Typ)
(V)
XNS60360AB 600 3 2 20 IGBT 150 塑料 VOT 2 1.5 8.6
XNS60660AB 600 6 2 20 IGBT 250 塑料 VOT 2.1 1.7 6.6
XNS61060AB 600 10 2 20 IGBT 500 塑料 VOT 1.8 1.5 5.6
