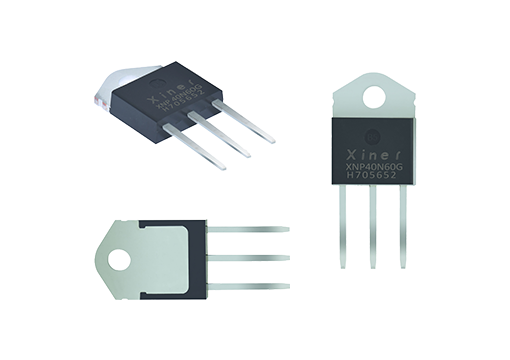

XNP40N60G 产品介绍

陶瓷内绝缘的特点

  • 引线框架和铜板之间烧结了一层陶瓷板；
  • 有跟3P/247兼容的，有跟220兼容的；

应用优点

  • 绝缘耐压高；
  • 热阻低；
  • 没有绝缘垫片的老化问题，系统可靠性更高；
  • 安装简单，作业效率高；



产品封装

  • IITO-220   兼容传统TO-220 、TO-220F封装形式；
  • IITO-3P     兼容传统TO-3P 、TO-247封装形式；



序号

类型

型号

规格

封装

应用

1

IGBT

XNT15N60TI

600V15A

IITO-220

变频器、伺服、电机驱动类

2

IGBT

XNT24N60TI

600V24A

IITO-220

变频器、伺服、电机驱动类

3

IGBT

XNT35N60TRI

600V35A

IITO-220

PFC、制动电路、电源类

4

IGBT

XNP40N60GR

600V40A

IITO-3P

PFC、制动电路、电源类

5

IGBT

XNP40N60G

600V40A

IITO-3P

PFC、制动电路、电源类

6

IGBT

XNP40N60TI

600V40A

IITO-3P

变频器、伺服、电机驱动类

7

IGBT

XNP15N120TI

1200V15A

IITO-3P

变频器、伺服、电机驱动类

8

FRD

XNP40G60D

600V40A

IITO-3P

PFC、制动电路、电源类


应用方向

  • 电机驱动逆变；
  • 制动单元；
  • 空调PFC；
XNP40N60G
产品参数
Product Name Package Build-in Vce
(max) 		Ic
(max) 		Ic
(max) 		Icpuls
(max) 		Short-
Circuit
(uS) 		PD
(max) 		VGE
(max) 		VGE
(th)(typ) 		VCE
(sat)(typ) 		VCE
(sat)(max) 		Vf
(Typ)
Diode @25℃ @25℃ @100℃ @25℃ (Vge=15V) (Vge=15V)
XNP40N60G IITO-3P no 600 80 40 120 10 268 6.5 5.2 1.75 2.1 -
XNP40G60GR IITO-3P Yes 600 80 40 120 10 268 6.5 5.2 2 2.3 2
XNP40N60TI IITO-3P Yes 600 80 40 120 10 268 6.5 5.2 1.75 2.1 1.4
产品应用
